Mermaid MCP Server

Mermaid MCP Server

基于 Model Context Protocol (MCP) 的 Mermaid 图表转换服务器，为 AI 客户端提供强大的图表生成能力

---

项目介绍

Mermaid MCP Server 是一个专业的基于 Model Context Protocol (MCP) 的 Mermaid 图表转换服务器，为 AI 客户端提供强大的图表生成能力。该项目能够将 Mermaid 图表代码转换为多种格式的图像文件（PNG、JPG、SVG、PDF），让用户能够在支持 MCP 协议的各种 AI 客户端中轻松生成高质量的图表。

核心特性

• 多格式输出: 支持 PNG、JPG、SVG、PDF 等多种图像格式
• 主题定制: 内置 default、dark、neutral、forest 四种精美主题
• 自定义选项: 支持背景颜色、图像尺寸等参数自定义
• 语法验证: 提供实时的 Mermaid 语法验证功能
• 示例资源: 内置丰富的图表类型示例代码
• 错误处理: 完善的错误处理机制和友好的错误提示
• STDIO/SSE 双模式: 支持 STDIO 和 SSE 两种通信模式
• uv 包管理: 使用超快的 uv 包管理器

---

功能清单

---

技术架构

通信架构

┌─────────────────────────────────────────────────────────────────────────────────┐
│                            通信架构图                                            │
├─────────────────────────────────────────────────────────────────────────────────┤
│                                                                                 │
│   ┌──────────────────┐       ┌─────────────────────────┐       ┌─────────────┐ │
│   │  AI 客户端         │ ◄────► │   Mermaid MCP Server    │ ◄────► │ Mermaid API │ │
│   │ (Cursor/Claude)   │       │   STDIO/SSE             │       │  mermaid.ink│ │
│   └──────────────────┘       └─────────────────────────┘       └─────────────┘ │
│           │                            │                              │        │
│           ▼                            ▼                              ▼        │
│   AI 对话界面                MCP 协议通信              图表渲染转换      │
│   生成图表请求                双向数据传输              返回图像数据     │
│                                                                                 │
└─────────────────────────────────────────────────────────────────────────────────┘

---

安装说明

环境要求

• Python 3.12+
• uv 包管理器（推荐）

安装依赖

方式一：使用 uv 安装（推荐）

# 克隆仓库
git clone https://github.com/wwwzhouhui/mermaid_mcp_server.git
cd mermaid_mcp_server

# 安装依赖
uv sync

方式二：使用 pip 安装

pip install -r requirements.txt

---

使用说明

客户端配置

Cursor 配置

在 ~/.cursor/mcp.json 文件中添加以下配置：

STDIO 模式（推荐）：

{
  "mcpServers": {
    "mermaid-mcp-server-png-pdf-jpg-svg": {
      "command": "uvx",
      "args": [
        "mermaid-mcp-server-png-pdf-jpg-svg"
      ]
    }
  }
}

SSE 模式：

{
  "mcpServers": {
    "mermaid-mcp-server-png-pdf-jpg-svg": {
      "url": "http://127.0.0.1:8003/sse"
    }
  }
}

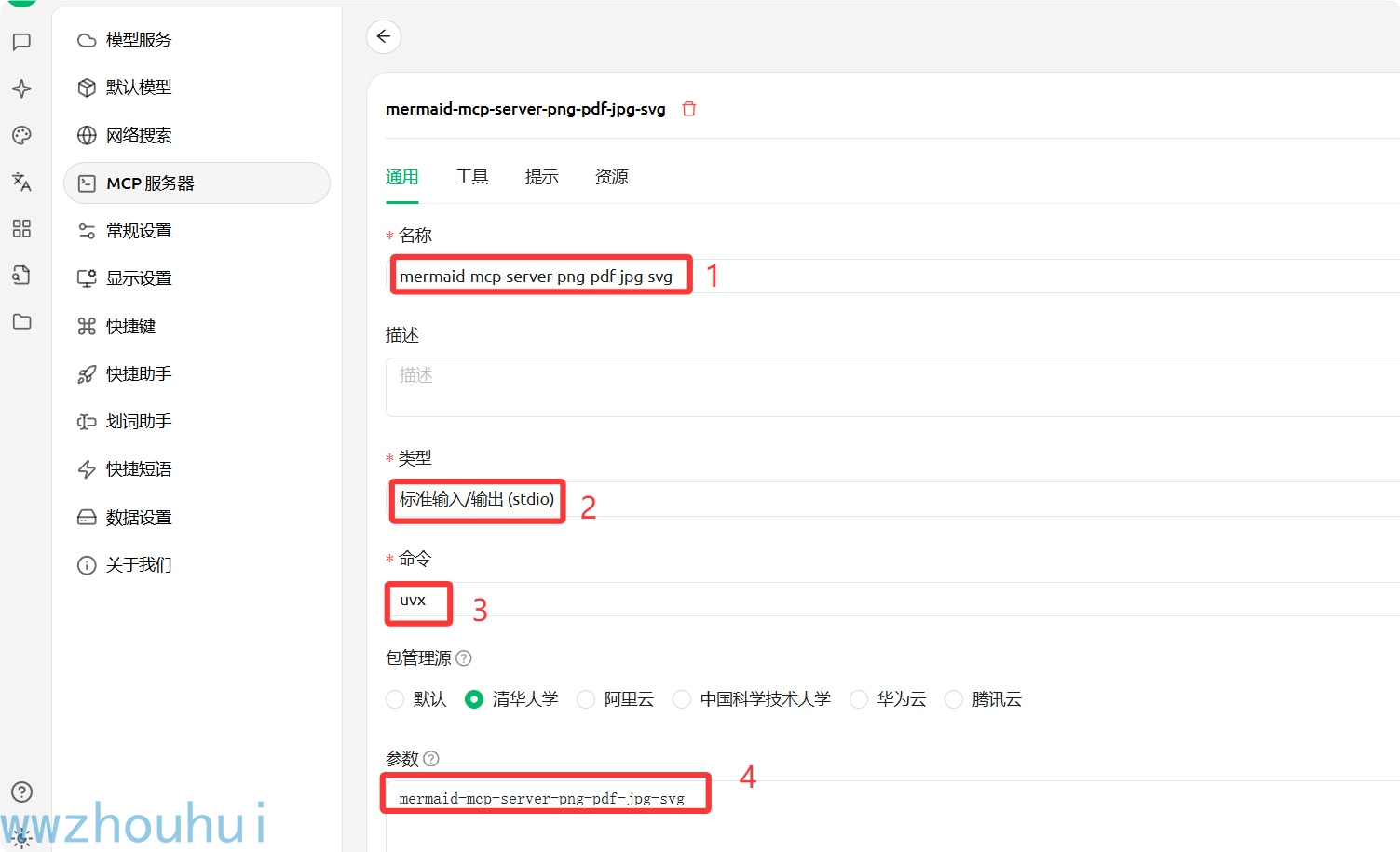

Cherry Studio 配置

1. 打开 Cherry Studio
2. 进入 设置 → MCP Servers → 添加服务器
3. 配置参数：
   • 名称: mermaid-mcp-server-png-pdf-jpg-svg
   • 描述: Mermaid 图表生成服务
   • 类型: STDIO
   • 命令: uvx
   • 参数: mermaid-mcp-server-png-pdf-jpg-svg
4. 点击保存并启用

Claude Desktop 配置

在 claude_desktop_config.json 文件中添加：

{
  "mcpServers": {
    "mermaid-mcp-server-png-pdf-jpg-svg": {
      "command": "uvx",
      "args": [
        "mermaid-mcp-server-png-pdf-jpg-svg"
      ]
    }
  }
}

Continue.dev 配置

在 config.json 文件中添加：

{
  "mcpServers": {
    "mermaid-mcp-server-png-pdf-jpg-svg": {
      "command": "uvx",
      "args": [
        "mermaid-mcp-server-png-pdf-jpg-svg"
      ]
    }
  }
}

启动服务

STDIO 模式（推荐用于桌面客户端）

uv run python main.py

SSE 模式（用于网络连接）

uv run python main.py --sse

---

配置说明

环境变量配置

---

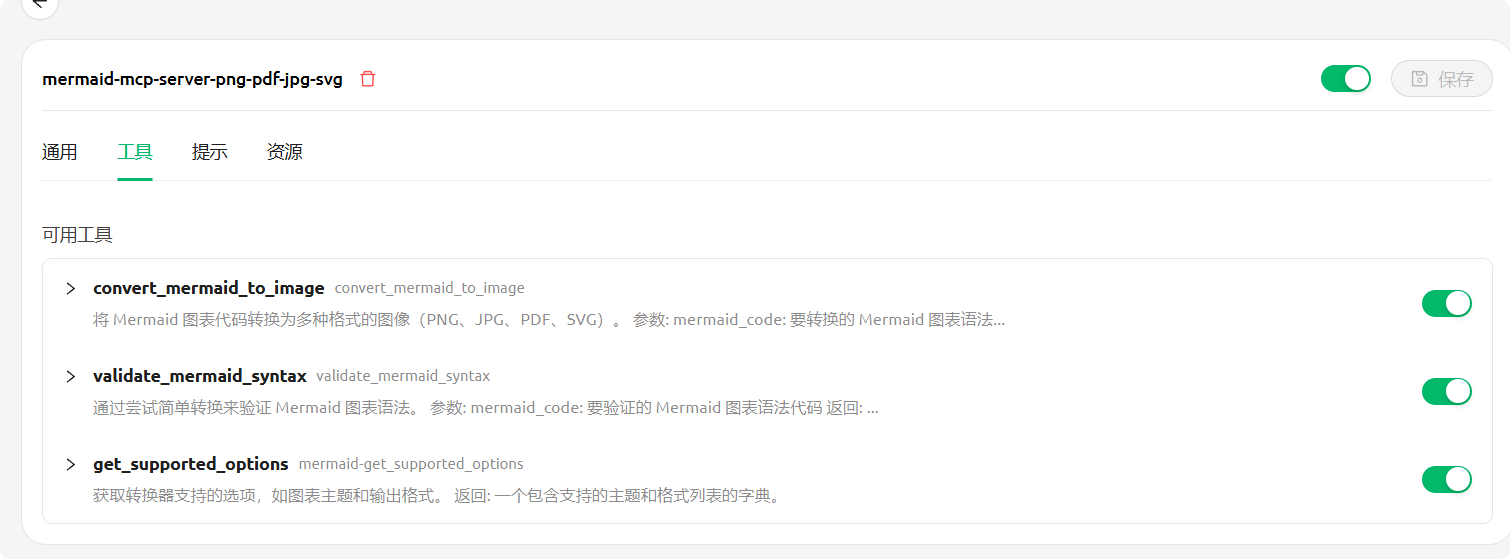

可用工具

1. convert_mermaid_to_image

将 Mermaid 图表代码转换为多种格式的图像文件

参数：

• mermaid_code (string): Mermaid 图表代码
• output_format (string, 可选): 输出格式，支持 png、jpg、svg、pdf，默认 "png"
• theme (string, 可选): 主题样式，支持 default、dark、neutral、forest，默认 "default"
• background_color (string, 可选): 背景颜色，十六进制代码
• width (number, 可选): 图像宽度（像素）
• height (number, 可选): 图像高度（像素）

支持的输出格式: PNG、JPG、SVG、PDF

2. validate_mermaid_syntax

验证 Mermaid 图表代码的语法正确性

参数：

• mermaid_code (string): 需要验证的 Mermaid 图表代码

返回结果:

• valid (boolean): 是否验证通过
• error_message (string): 错误信息（如果验证失败）

3. get_supported_options

获取转换器支持的选项

返回结果:

• themes (array): 支持的主题列表
• formats (array): 支持的格式列表

---

支持的图表类型

• 流程图 (Flowchart): 用于表示流程和算法
• 时序图 (Sequence Diagram): 用于表示对象之间的交互
• 甘特图 (Gantt Chart): 用于项目进度管理
• 饼图 (Pie Chart): 用于表示数据占比
• Git 图 (Git Graph): 用于表示 Git 提交历史
• 思维导图 (Mind Map): 用于表示知识结构
• 类图 (Class Diagram): 用于表示类结构

---

使用示例

流程图示例

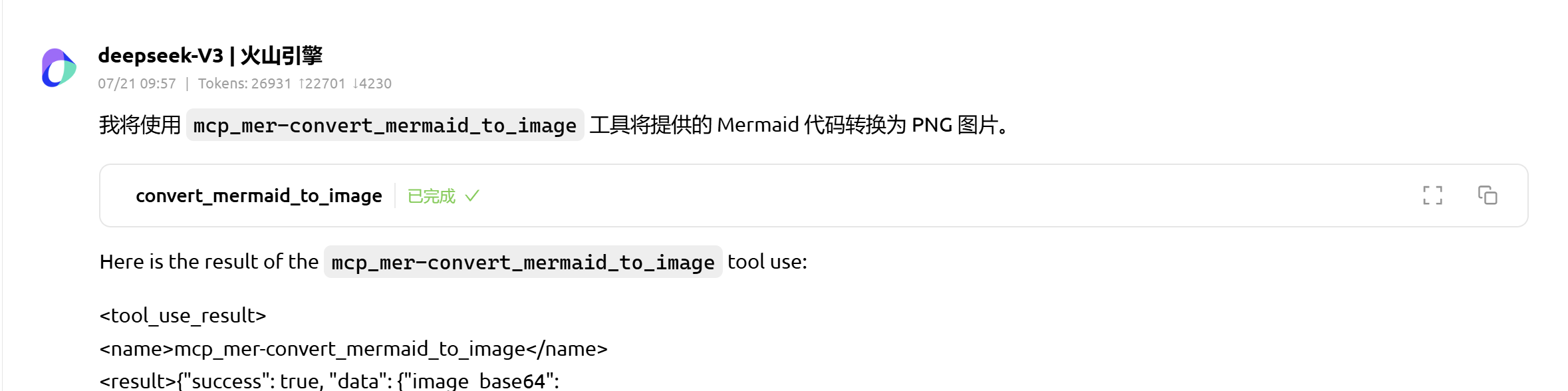

请使用 convert_mermaid_to_image 工具生成一个流程图：
flowchart TD
    A[开始] --> B{判断条件}
    B -->|是| C[执行动作1]
    B -->|否| D[执行动作2]
    C --> E[结束]
    D --> E

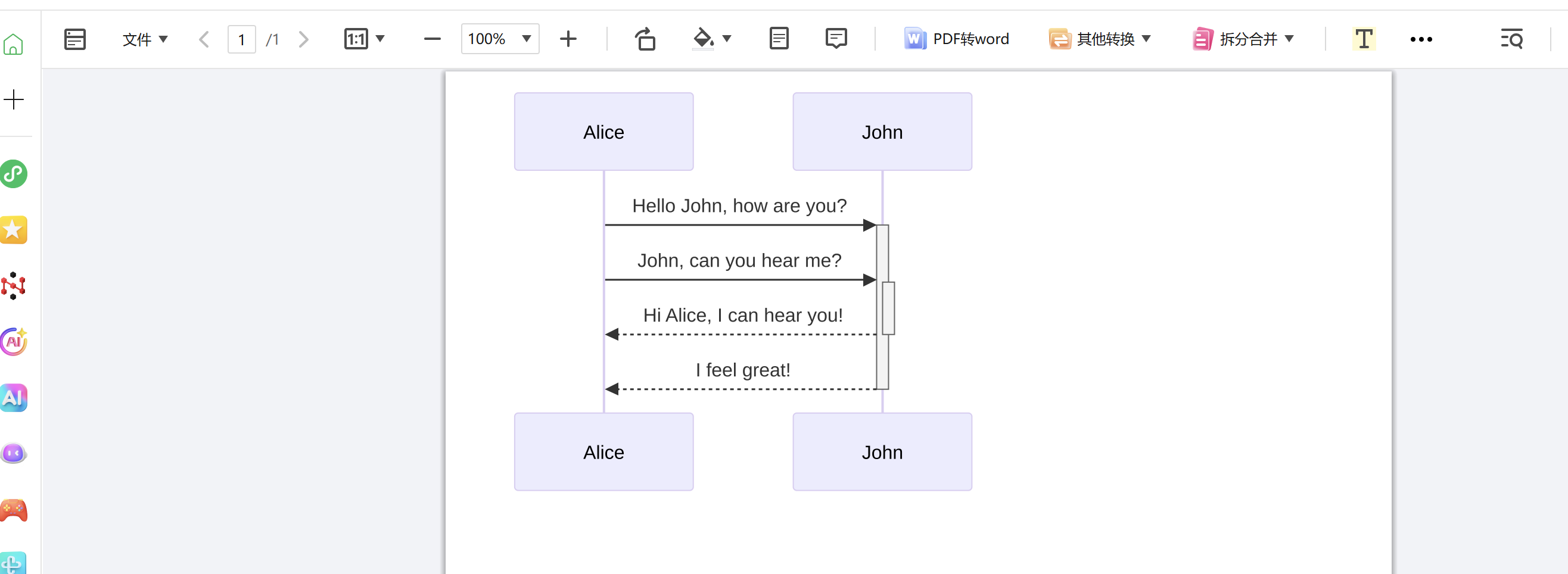

时序图示例

请使用 convert_mermaid_to_image 工具生成一个时序图，使用深色主题：
sequenceDiagram
    participant 用户
    participant 系统
    participant 数据库

    用户->>系统: 登录请求
    系统->>数据库: 验证用户
    数据库-->>系统: 返回结果
    系统-->>用户: 登录成功

语法验证示例

首先使用 validate_mermaid_syntax 验证语法，然后使用 convert_mermaid_to_image 生成图表

---

资源示例

获取图表示例

可以通过以下资源 URI 获取不同类型的图表示例：

• mermaid://examples/flowchart - 流程图示例
• mermaid://examples/sequence - 时序图示例
• mermaid://examples/gantt - 甘特图示例
• mermaid://examples/pie - 饼图示例
• mermaid://examples/gitgraph - Git 图示例
• mermaid://examples/mindmap - 思维导图示例
• mermaid://examples/class - 类图示例

---

项目结构

mermaid_mcp_server/
├── mermaid_mcp_server/       # 核心模块
│   ├── __init__.py
│   └── main.py             # 主程序入口
├── requirements.txt          # 依赖列表（pip）
├── pyproject.toml           # 项目配置（uv）
├── .env.example            # 环境变量示例
├── README.md               # 项目文档
└── .vscode/                # VSCode 配置
    └── settings.json

---

开发指南

本地开发

# 克隆仓库
git clone https://github.com/wwwzhouhui/mermaid_mcp_server.git
cd mermaid_mcp_server

# 安装依赖
uv sync

# 配置环境变量
cp .env.example .env

# 启动服务（STDIO 模式）
uv run python main.py

# 启动服务（SSE 模式）
uv run python main.py --sse

调试模式

启用详细日志输出：

export LOG_LEVEL=DEBUG
uv run python main.py

---

常见问题

Q: 网络连接问题？

A:

1. 检查网络连接和防火墙设置
2. 确认 mermaid.ink API 可访问
3. 检查代理设置

Q: 语法错误？

A:

1. 使用 validate_mermaid_syntax 工具检查语法
2. 参考 Mermaid 官方文档
3. 使用示例资源中的代码

Q: 图表过大？

A:

1. 简化图表内容
2. 分割为多个小图表
3. 调整图像尺寸参数

Q: uvx 命令未找到？

A:

1. 安装 uv 包管理器：curl -LsSf https://astral.sh/uv/install.sh | sh
2. 或使用 pip 全局安装包
3. 检查 PATH 环境变量

Q: SSE 模式无法连接？

A:

1. 确认服务已以 SSE 模式启动
2. 检查端口 8003 是否被占用
3. 确认 URL 配置正确

Q: 生成的图像质量差？

A:

1. 增加图像尺寸参数
2. 选择合适的主题
3. 优化 Mermaid 代码结构

Q: 转换超时？

A:

1. 检查网络连接速度
2. 增加 REQUEST_TIMEOUT 环境变量
3. 简化图表复杂度

Q: 主题不生效？

A:

1. 确认主题名称拼写正确
2. 检查是否支持该主题
3. 尝试使用不同的主题名称

Q: 如何自定义背景颜色？

A:

1. 使用 background_color 参数
2. 格式为十六进制颜色代码（如 #FFFFFF）
3. 仅支持部分输出格式

---

技术交流群

欢迎加入技术交流群，分享你的使用心得和反馈建议：

---

作者联系

• 微信: laohaibao2025
• 邮箱: 75271002@qq.com

---

打赏

如果这个项目对你有帮助，欢迎请我喝杯咖啡 ☕

微信支付

---

Star History

如果觉得项目不错，欢迎点个 Star ⭐

---

License

MIT License

---

更新日志

v0.1.0 (当前版本)

• ✅ 初始版本发布
• ✅ 支持 PNG、JPG、SVG、PDF 多格式输出
• ✅ 集成四种主题样式（default、dark、neutral、forest）
• ✅ 提供语法验证和示例资源功能
• ✅ 支持 STDIO 和 SSE 双模式通信

v0.0.3 (2025-07-21)

• ✅ 初始版本发布
• ✅ 支持多格式图表转换
• ✅ 语法验证功能
• ✅ 示例资源功能

---

贡献指南

欢迎提交 Issue 和 Pull Request 来改进这个项目！

1. Fork 本仓库
2. 创建特性分支：git checkout -b feature/amazing-feature
3. 提交更改：git commit -m 'Add amazing feature'
4. 推送到分支：git push origin feature/amazing-feature
5. 提交 Pull Request

---

注意事项

• 图表生成可能需要几秒钟时间，请耐心等待
• 确保网络连接正常，服务依赖 mermaid.ink 在线 API
• 生成的图像数据以 base64 格式返回
• 复杂图表可能需要更长的生成时间

---

Enjoy creating beautiful diagrams with Mermaid! 🎨✨
